Lave-linge - Comment remplacer le faisceau de la serrure de porte

appliesTo

  • Machine à laver

solution

Consultez toujours les informations de sécurité du manuel d'utilisation de votre produit avant toute opération de réparation ou de maintenance. https://www.electrolux.com/support/user-manuals/

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE

Avant toute réparation ou opération de maintenance, désactivez l'appareil et débranchez la prise du secteur.

ATTENTION ! RISQUE DE BLESSURE

Faites toujours attention lorsque vous déplacez des appareils. Pour les appareils lourds, il est plus sûr que deux personnes les déplacent. Utilisez toujours des gants de sécurité et des chaussures de sécurité. Portez des gants de sécurité en tout temps pour vous protéger des coupures dues aux bords tranchants.

ATTENTION ! RISQUE DE BLESSURE AUX YEUX

Portez des lunettes de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des ressorts.

ATTENTION ! RISQUE DE PINCEMENT

Mettez des gants de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des courroies.

ATTENTION ! RISQUE D'ÉTOUFFEMENT

Petites pièces non destinées aux enfants de moins de 3 ans. Gardez toutes les petites pièces et l'emballage hors de portée des enfants.

Seuls les adultes devraient utiliser ou installer le produit.

Avant toute opération de maintenance, coupez l'alimentation en eau de l'appareil. Videz toujours l'appareil de toute l'eau. Toute maintenance doit être effectuée avec l'appareil en position verticale. L'eau résiduelle pourrait endommager les composants électroniques si l'appareil est placé sur l'un de ses côtés.

Assurez-vous d'utiliser le produit uniquement pour son usage prévu et vérifiez qu'il s'agit d'une pièce compatible avec le produit concerné.

N'utilisez pas ou n'installez pas le produit s'il est endommagé.

Veuillez noter que l'auto-réparation ou la réparation non professionnelle peut avoir des conséquences sur la sécurité si elle n'est pas effectuée correctement et pourrait annuler la garantie. Il est essentiel de posséder le savoir-faire nécessaire.

COMMENT REMPLACER LA SERRURE DE PORTE, FAISCEAU DE CÂBLES

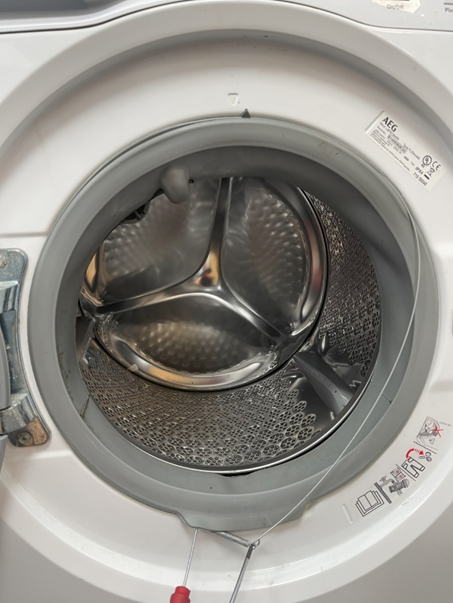

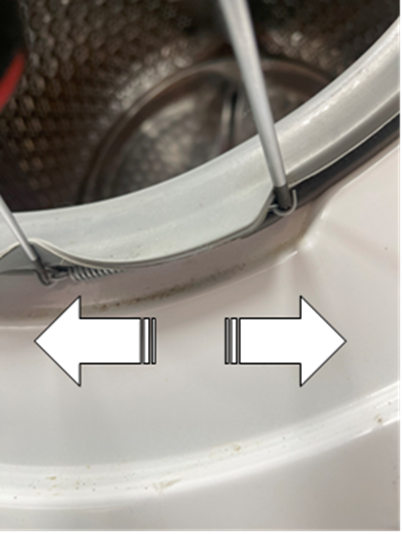

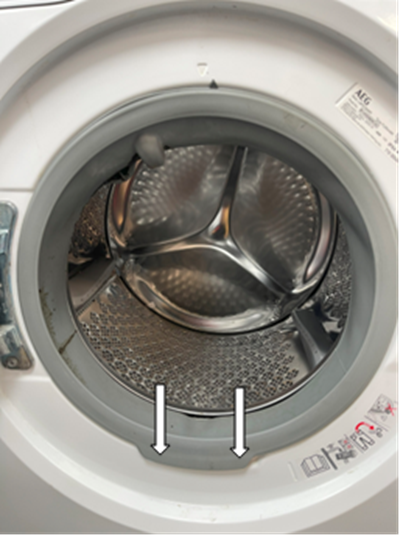

1. Utilisez deux petits tournevis pour écarter le ressort afin de retirer la tension sur l'anneau de connexion.

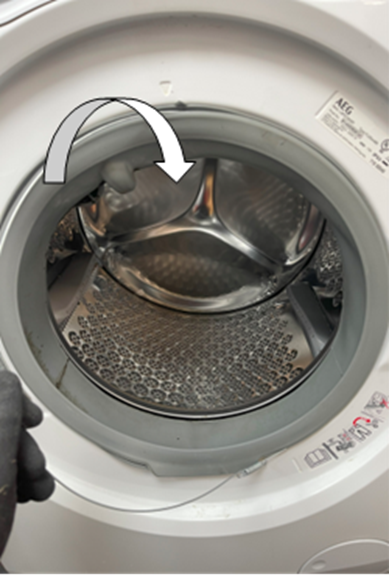

2. Tout en relâchant la tension de l'anneau de connexion, tirez-le vers l'avant et retirez-le du joint de porte.



3. REMARQUE : Pour réassembler, répétez les étapes en sens inverse en utilisant les tournevis pour enlever la tension du ressort et remettre en place autour de la rainure sur le joint de porte.

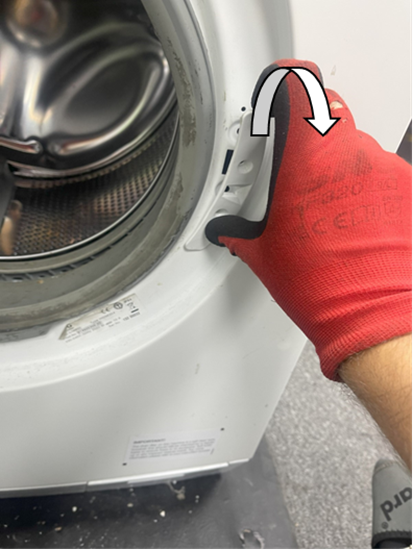

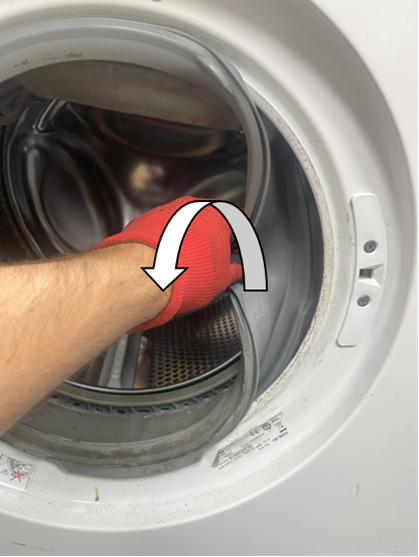

4. Retirez le joint de porte de l'entourage de l'appareil.

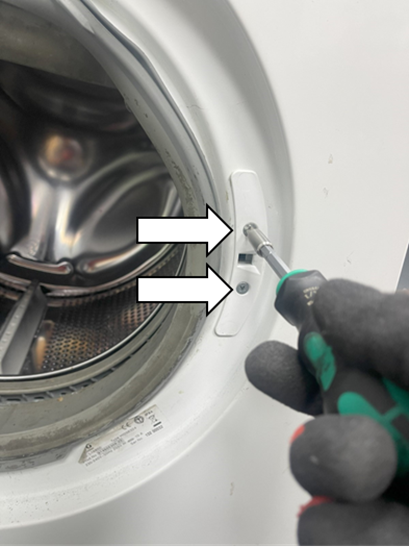

5. Dreht déi zwee PH2 Schrauwen vun der Dierespär eraus a huelt d'Ofdeckplack ewech.

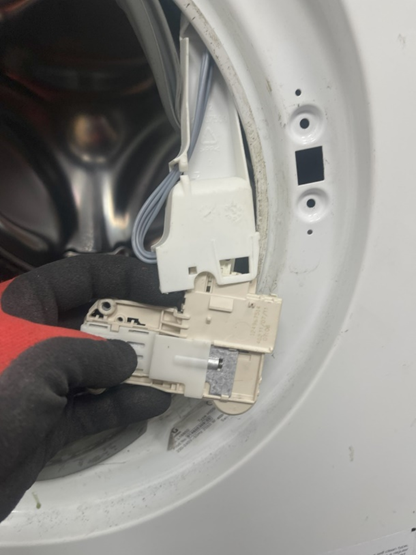

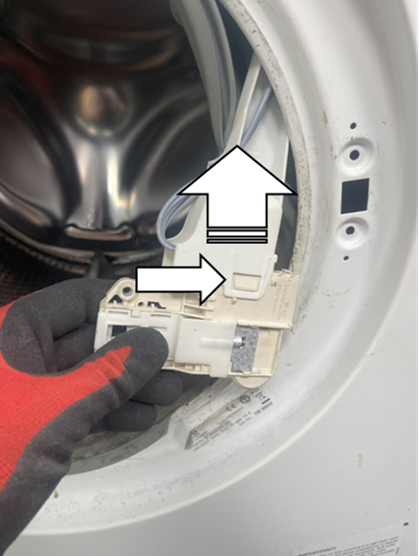

6. Unclip the door lock from the door lock wiring cover.

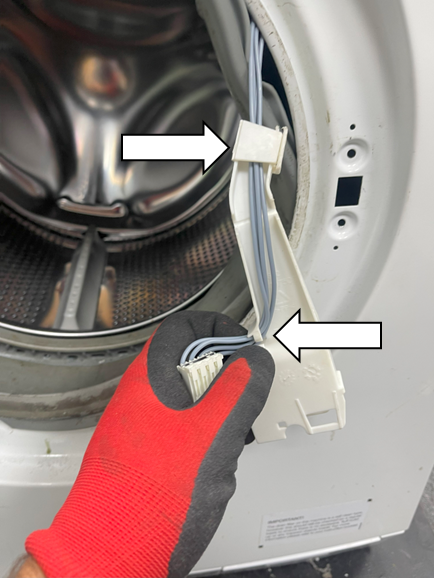

7. Remove the wiring connector from the door lock. Be careful not to damage the connector. Remove the door lock harness from the harness cover.

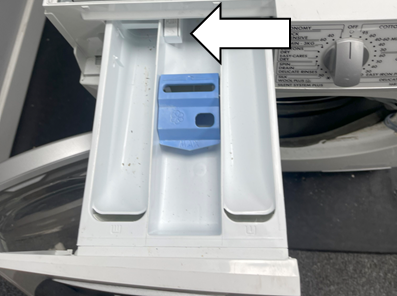

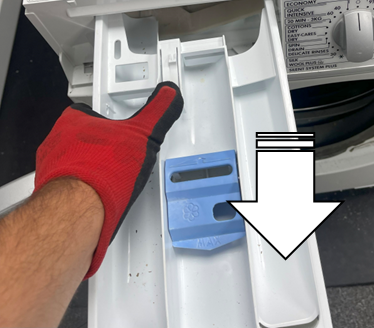

8. Ouvrez le tiroir à détergent et appuyez sur la languette à l'arrière du tiroir pour libérer le tiroir à détergent.



9. Démontez les deux vis de 8 mm à l'arrière du couvercle de la machine à laver et faites glisser vers l'arrière pour libérer.

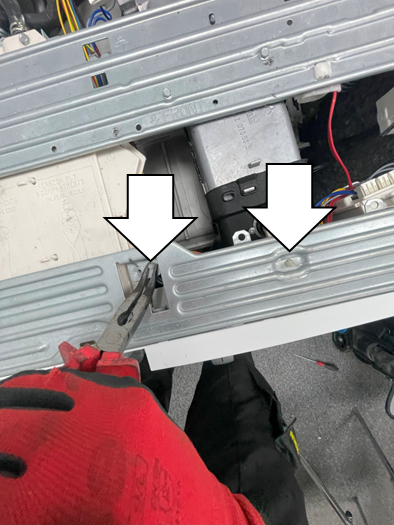

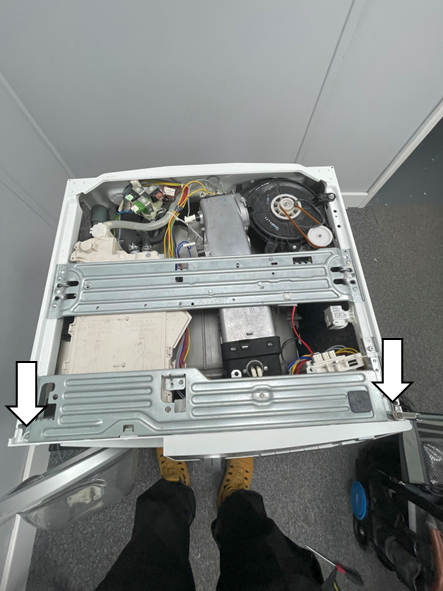

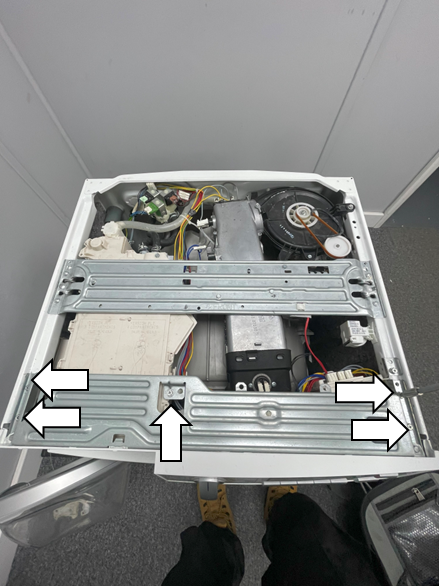

10. Démonte les cinq vis PH2 de la barre transversale du panneau de contrôle et les deux vis de 7mm en haut du panneau de contrôle.

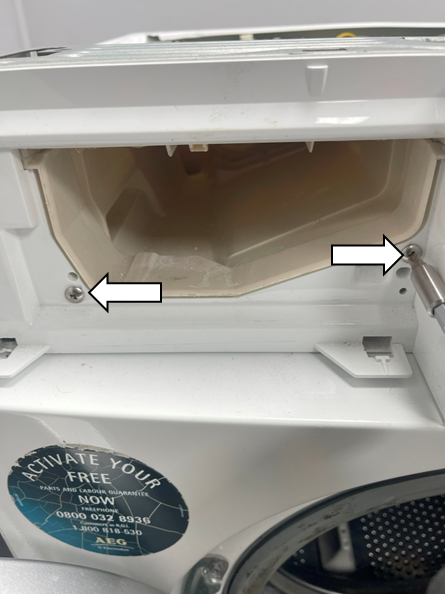

11. Démontez les deux vis PH2 dans le logement du tiroir à détergent.

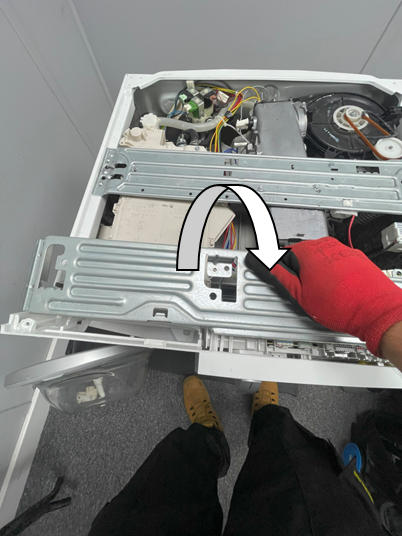

12. Détachez prudemment le support de câble. Tirez le panneau de contrôle vers vous pour le libérer.

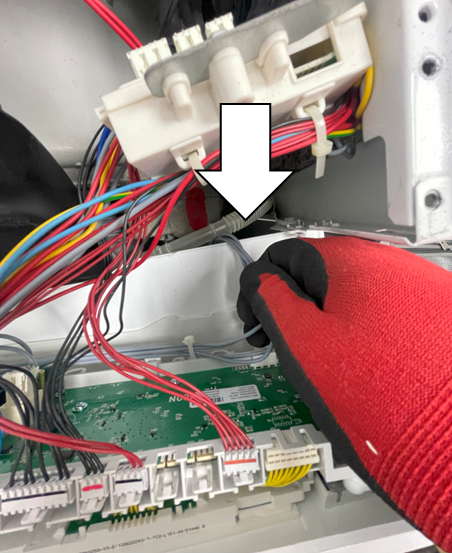

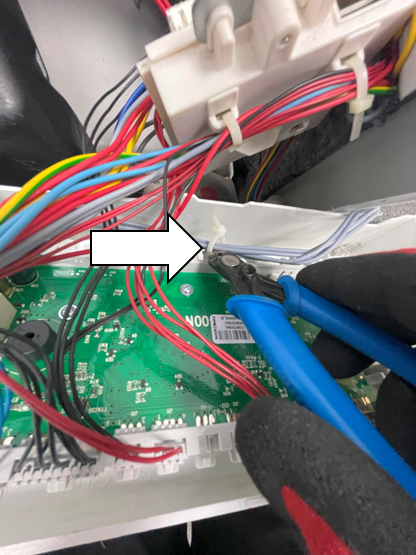

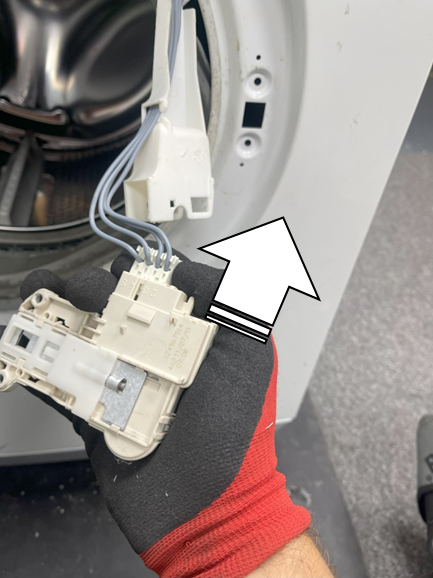

13. Tirez prudemment le câblage vers le haut à partir de la zone de la serrure de la porte et coupez le serre-câble qui maintient le faisceau au panneau de contrôle. REMARQUE : Assurez-vous de remplacer le serre-câble lors de la réinstallation.

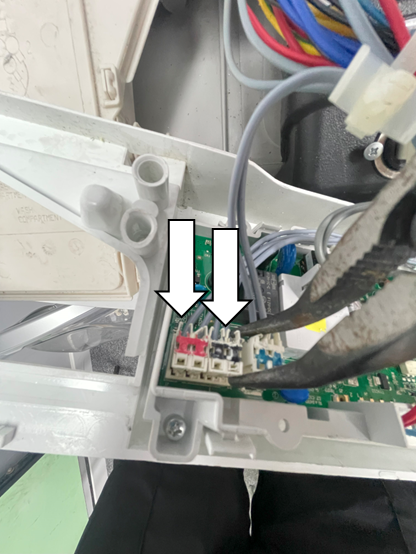

14. Déconnectez avec précaution les connecteurs de câblage de la position de la serrure de porte sur la carte de circuit imprimé. (Remarque : Prenez une photo du positionnement des câbles avant de déconnecter) Faites attention à ne pas endommager les connecteurs.


15. Lors du montage, répétez les étapes dans l'ordre inverse.
